4K/HD 视频切换台

HVS-6000/6000M

支持 4K UHD和12G-SDI格式, 最高可支持高达80输入/32输出或64输入/48输出,

HVS-6000可以帮助您不改变操作习惯地从HD升级到4K UHD制作环境。



全新为4K UHD制作设计,HVS-6000可在所有输入和输出上支持12G-SDI。用户与当前使用的HD系统一样的操作流程来进行4K UHD制作。

在新一代video-over-IP技术方面,HVS-6000可在所有I/O板卡插槽中安装IP接口板卡*。

*计划未来支持


特征

  • 最高80输入/32输出或64输入/48输出,所有输入和输出均支持12G-SDI单链路

  • IP输入/输出计划未来支持

  • 3个M/E可分割,每个M/E4个键

  • 所有输入信号支持帧同步和帧存储

  • 上/下转换器功能,用于内部信号统一和处理(选配,计划未来支持)

  • 控制面板:HVS-2120ROU,HVS-2240OU,HVS-3320OU和HVS-3355OU(定制



2种型号



HVS-6000

  • 2 M/E标配,可扩展到3 M/E+ 4DSK

  • 最大支持12G-SDI 80输入32输出或64输入44输出

  • 12 RU


HVS-6000M

  • 2 M/E

  • 最大支持12G-SDI 32输入/24输出

  • 7 RU



支持四种操作面板


HVS-2000的操作面板也可以连接到HVS-6000上 使 用。2M/E标准机柜尺寸的HVS-2120ROU、2M/E的HVS-2240OU、 3M/E的HVS-3320OU、还有可选按键数量和控制面板数量的HVS-3355OU共4种可供选择種。操作面板带有可调节RGB颜色 的自发光按键、可显示信号源、键源、宏命令名称的源名显示屏,另外还配有外置带有触摸屏的GUI菜单控制单元,可让操作人 员快速的进行各种功能的运用,高效便捷的完成各种制作任务。XYZ 3轴摇杆和GUI上的参数栏可以让操作人员快速的输入所需 要的各种数据、多种用于转场控制、自定义预置划像调用等的模块可以根据操作人员的使用习惯安装在便于操作的位置,通过各 种便于实际应用的人机交互设计来帮助使用人员可以快速、准确、方便的使用切换台来完成各种不同类型的节目制作。

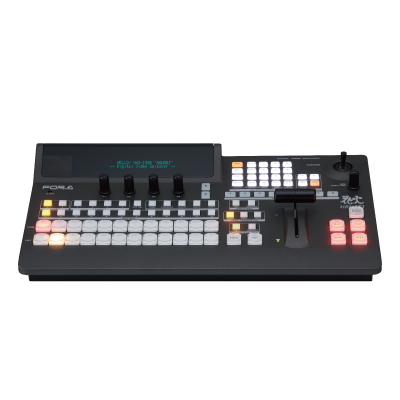

HVS-2120ROU 操作面板




HVS-2240OU 操作面板



HVS-3320OU 操作面板




HVS-3355OU 操作面板




选配件


HVS-6000专用


扩展卡:输入卡插槽5个,输入/输出卡插槽2个,M/E卡插槽1个


● HVS-6000ME: M/E扩展卡

标配安装2 块,可选配增加1 块实现3M/E功能


● HVS-6000SDO: 1.5G/3G/12G 输出扩展卡

每块卡带有8 个输出端口,标配安装有2 块,最多可安装4 块。


● HVS-6000SDIC: 输入扩展卡用转换软件

增加格式转换功能


● HVS-6000SDOC: 输出扩展卡用转换软件

增加格式转换功能


HVS-6000/6000M 通用


●HVS-6000SDI: 1.5G/3G/12G输入扩展卡

每块卡带有8 个输出端口,标配安装有3 块,HVS-6000 最多可安装10 块、HVS-6000M 最多可安装4 块。


● HVS-6000IP-8IO: Video over IP扩展卡

每个卡支持8通道输入和8通道输出,插槽与HVS-6000SDO共用,HVS-6000 最多可安装4* 块、HVS-6000M 最多可安装 2* 块


*当HVS-6000/6000M安装了满配输入输出卡,HVS-6000IP-8IO必须替换为HVS-6000SDO卡。


此外可选配多种AUX遥控操作面板:详见产品彩页
