1 RU 尺寸多画面分割器
支持12G*/6G*/3G/HD/SD-SDI 和HDMI 接口
最多32 个输入和5 个输出。可输出1个4K 分辨率25 窗口布局或4 个2K 分辨率40 窗口布局。同时标配支持M-JPEG 流媒体输出到PC 上安装的LiveViewer 软件，可记录警报发生时输出的画面。改进的前后通风散热方式使MV-3240 可用于多种环境。
* 12G/6G-SDI 输入为选配，即将支持

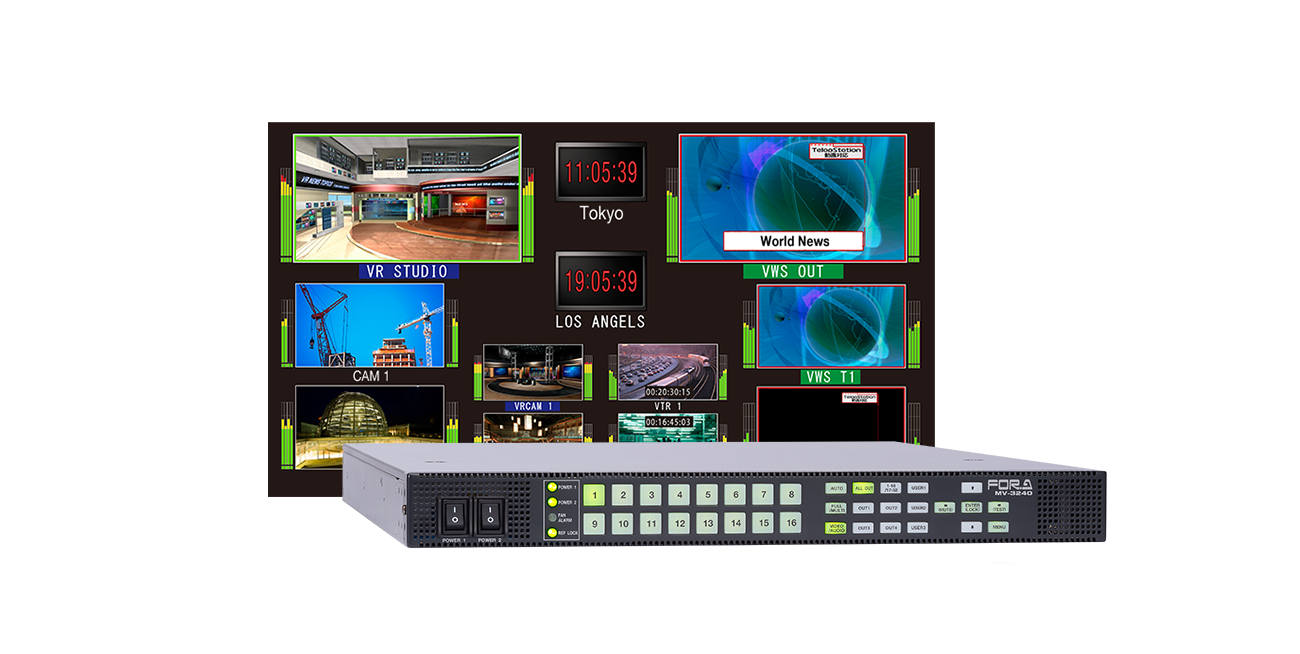

画面分割器
MV-3240
特征
输入/ 输出
■ 输入：最多支持32路3G/HD/SD-SDI输入信号(包含最多16路12G/6G-SDI*1 输入)
■ 输出：4路3G/HD-SDI 或1路12G-SDI 和1路HDMI输出
■ 延迟低，可通过级联方式实现更多窗口布局
■ 布局可自由定义，最多支持4K下25个窗口或2K下40个窗口
*1 选配，即将支持 *2 HDMI 输出视频与SDI输出相同
布局管理软件
■ 布局可自定义，软件中可以调整图像尺寸、位置、源名和其它设置
■ 布局可储存在主机中，方便调用
■ 前面板配有按键，可直接调用机内存储的布局
■ 源名区域可显示LOGO：可存储并显示4个LOGO图像
■ 显示Tally，源名和时码
■ 日期、事件、计时器和信息显示
■ 可基于30小时时钟显示时间
■ 每天可注册最多24个计时器计划日程
音频
■ 音频电平表
■ 音频监听输出
M-JPEG 流媒体输出和裁切
■ 内置了M-JPEG流媒体服务器，可将当前输出视频作为流媒体输出，便于从控制室以外的地方进行监看。
■ Windows®专用软件：
- 软件上可监看M-JPEG流输出
- 异常状况出现前后的视频可以记录在电脑的硬盘中，便于故障排查
■ 视频裁切:
- 可按像素或者百分比为单位确定裁切范围
- 裁切掉的部分会显示背景图像
- 部分裁切后可保留原始图像的宽高比（例如在一侧进行裁切后）
上/ 下变换
■ 可将图像进行HD至4K或4K至2K转换
控制和错误识别
■ 支持多种外设接口、控制协议，支持SNMP功能
■ 识别输入静帧(仅Y/C和Y)
■ 信息窗口可显示错误日志或用户文本
■ 边框闪烁或错误图标/信息方式提示出错的窗口
■ 异常状况出现前后的视频可以记录在电脑的硬盘中，便于故障排查
