多功能矩阵
*此信息截至2022年9月。所有规格和内容如有更改,恕不另行通知
MFR-3100EX在单个4RU机箱中可作为矩阵切换器、视频切换台*1、多画面分割器*1 和下游键控器*1。
其他功能包括:PTZ摄像机控制*1,NDI®/NDI®|HX I/O*1*2, RTMP/SRT视频流*1。
这种高集成度的产品是紧凑型系统构建的理想选择。
*1选配,详情请联系您的FOR-A经销商。*2 NDI®和NDI®|HX是Vizrt集团的注册商标。

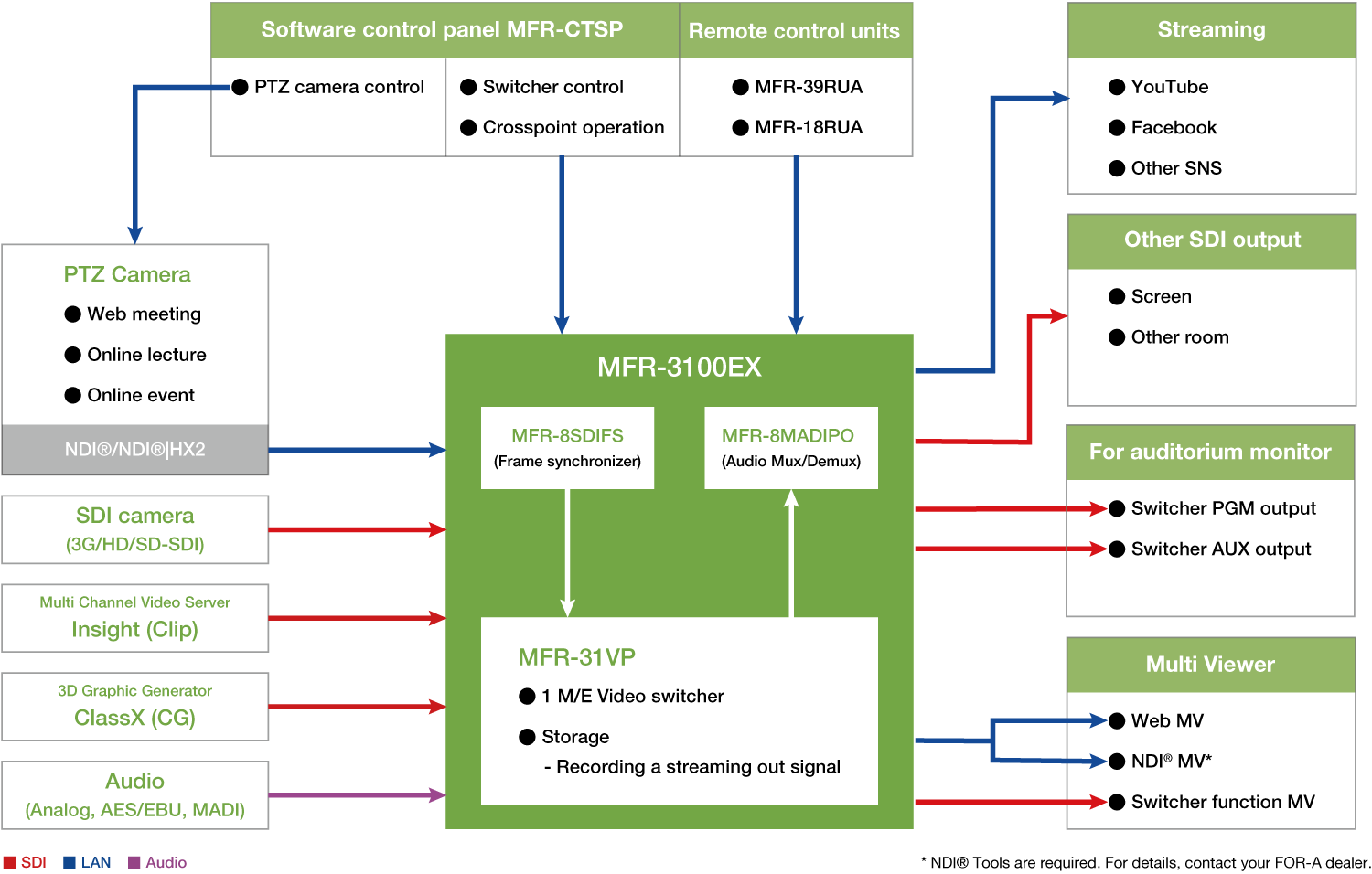

大型活动典型工作流程
一体机式制作中心
除了在多种生产环境中能发挥重要作用外,该产品还提供了4个附加功能:
选配MFR-31VP视频处理卡,MFR-3100EX可实现视频切换、NDI®/NDI®|HX I/O*1、视频流*1、SSD存储功能。
*1除了MFR-31VP, MFR-31VPS软件选项也是必需的。
切换台功能
切换台功能(MFR-31VP)

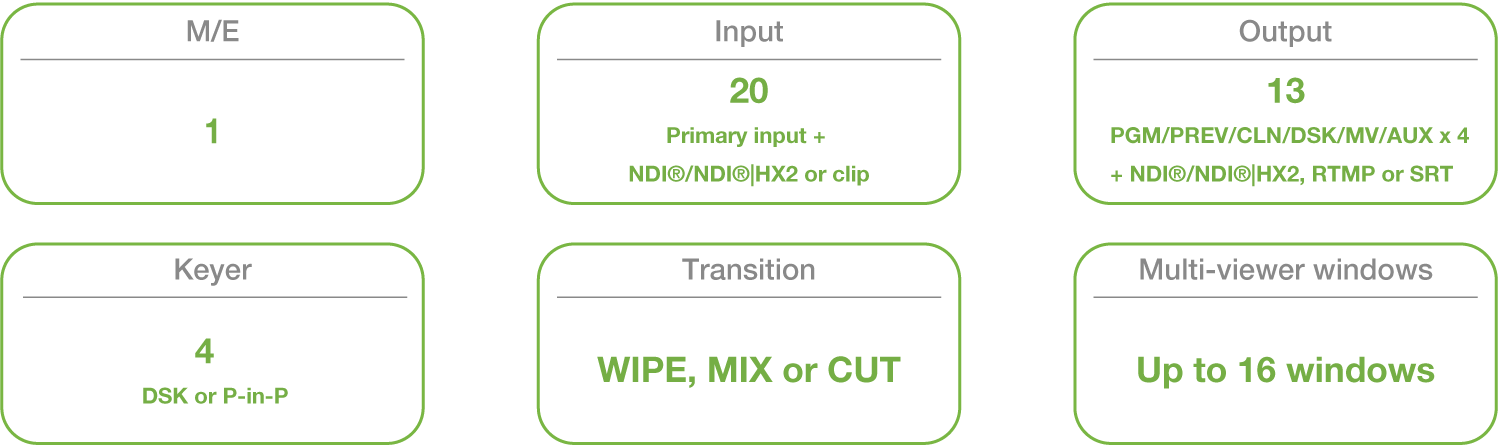

选配MFR-31VP卡,增加1 M/E和20输入/13输出视频切换功能。
利用NDI®/NDI®|HX I/O和4个keyer用于P-in-P或下游键。
支持帧同步、12G-SDI、音频muxing/demuxing和其他扩展。
软件控制面板MFR-CTSP
MFR-CTSP软件控制面板,所有视频切换功能都可以通过触摸面板操作进行控制。
NDI®
支持NDI®and NDI®|HX * (MFR-31VP)
通过IP发送或接收视频和音频,控制信号和tally。
安装了NewTek NDI®工具后,MFR-3100EX支持会议协作软件,如Zoom, Microsoft Teams或Google Meet
*除了MFR-31VP, MFR-31VPS软件选项也是必需的。
视频流
视频流功能 *(MFR-31VP)
支持RTMP和SRT。直接上传视频到YouTube, Facebook或其他流媒体服务。用智能手机扫描二维码就可以查看。
*除了MFR-31VP, MFR-31VPS软件选项也是必需的。
SSD
SSD存储功能 *(MFR-31VP)
可以安装SSD硬盘。它可以录制/播放视频和音频。通过SDI或通过网络提供的材料可以被编码并保存为文件。保存的文件可以通过SDI或网络进行解码输出。
画面分割器功能
画面分割功能是内置web服务器的标准功能,它提供了基于web的控制界面。
添加MFR-16MV卡,可实现更复杂的画面分割功能,如双输出和时钟显示。
基于浏览器的画面分割器
通过内置的web服务器轻松检查源信号素材并提供输出。
对于输入通道(1-64)和视频切换功能输出,每个屏幕最多可以显示64个窗口。
MFR-16MV
安装选配的MFR-16MV可提供多达2个输出/16窗的画面分割器。
矩阵功能
MFR-3100EX可配置为高达64x72的矩阵。8K 4输入/4输出或4K 16输入/18输出。
通过多台级联可支持矩阵扩展和冗余。通过增加选配*1,12G-SDI, Quad Link 3G-SDI和映射格式(2SI和SQD)之间的转换也可用。除了典型的交叉点切换之外,矩阵还支持多种交叉点控制和锁定功能:Salvo/Take/Link/Level/Chop
*1 MFR-8SDIGB、MFR-8SDOGB
* MFR-3100EX向下兼容MFR-3000可选输入/输出卡。详情请联系您的FOR-A经销商
支持多格式视频输入/输出及音频加/解嵌功能
支持3G*1/HD*1/SD*1-SDI和DVB-ASI*1输入/输出。 自动检测输入信号,无需担心信号格式。 最多可添加8个输入卡和最多9个输出卡,每个卡为8个通道。 可以根据需要混合搭配输入/输出和非SDI模块。
非SDI模块可优化系统,为输入安装帧同步器功能*2,为输出安装ADVL功能*2和SRC功能*2。 为提供更好的视频和音频兼容性可选配音频加/解嵌功能*1.
*1 选配,*2 未来支持

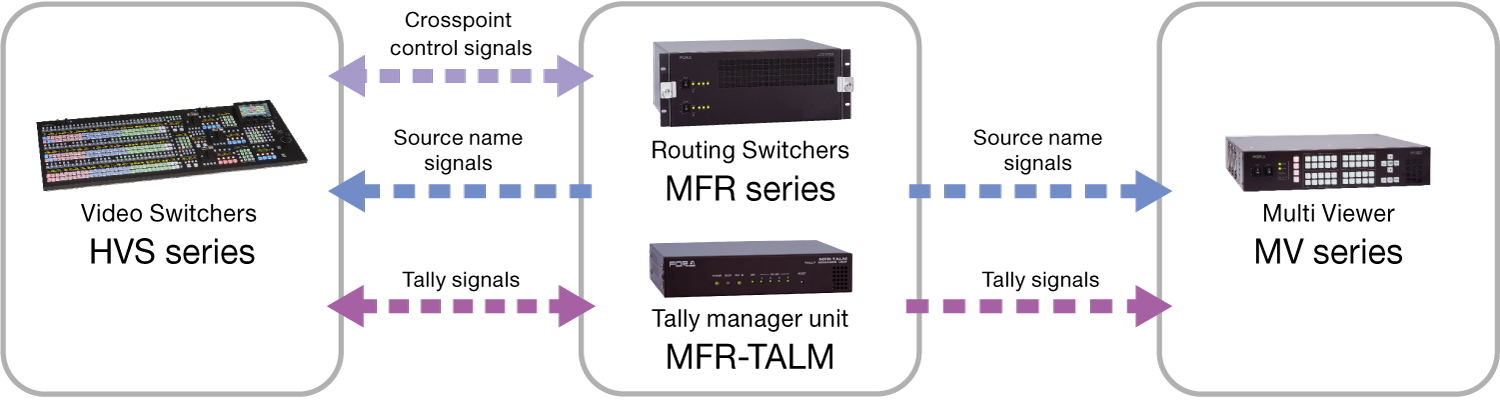

连接其他系统产品
通过以太网或串行接口与其他产品连接:包括 FOR-A 视频切换台和多画面分割器。 矩阵交叉点可以通过视频切换台进行控制,并且视频切换台和矩阵之间相互交换tally信息。 通过矩阵对源名进行综合管理,自动将源名发送到视频切换台和多画面分割器。而矩阵和多画面分割器之间的源名和tally由TSL协议控制
更多实用功能
基于GUI的配置
内置网络服务器无需在外部设备上安装软件即可立即设置。 使用专用 GUI,还可以在离线环境中配置设置*。
*即将支持
可扩展的接口
根据不同的应用可选两种扩展接口单元
MFR-RU 系列:远程控制面板
MFR-RULINK:遥控继电器控制单元*
MFR-TALM: Tally管理器
MFR-GPI: GPI 接口盒
*1 即将支持
增加系统稳定性的功能
全方位的冗余
作为核心系统组件,FOR-A 矩阵可以支持备份冗余功能,以确保在出现问题时不间断运行。
- 冗余电源(可选 MFR-31PS)
- 冗余控制板(可选 MFR-31CPU)
- 冗余以太网(远程控制)(可选 MFR-31CPU)
SNMP 和基于浏览器的监控
作为SNMP备份,MFR-3100EX可以同时向两个SNMP管理器发送信息,以监控连接到MFR-LAN的所有设备的信息。
所有输入通道的视频也可以在网络浏览器中进行监控。
