12G-SDI 1M/E切换台全新登场
继承了HANABI 系列HVS-100/110 和HVS-490 的强大功能和操作便利性,支持12G-SDI信号格式。
4K(UHD)1M/E切换台、HD2M/E切换台、通过MELiteTM的灵活运用可以实现4K(UHD)格式下2M/E、HD格式下6M/E的功能。

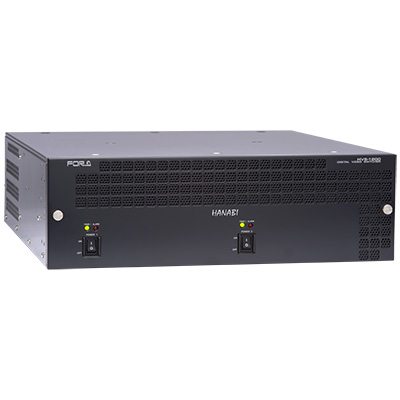

紧凑型3RU主机和面板设计,非常适合EFP系统、小型转播车和卫星车环境。
视频切换台
12G-SDI 1M/E切换台全新登场
继承了HANABI 系列HVS-100/110 和HVS-490 的强大功能和操作便利性,支持12G-SDI信号格式。
4K(UHD)1M/E切换台、HD2M/E切换台、通过MELiteTM的灵活运用可以实现4K(UHD)格式下2M/E、HD格式下6M/E的功能。
紧凑型3RU主机和面板设计,非常适合EFP系统、小型转播车和卫星车环境。
支持12G-SDI标准

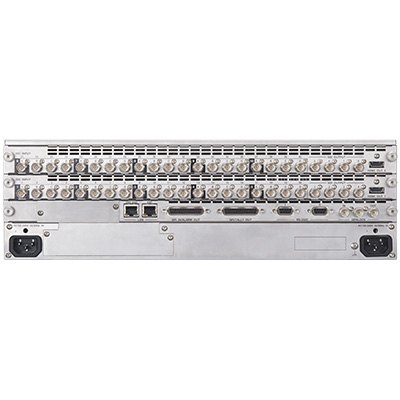

主机支持12G-SDI 10 输入,HD-SDI 40 输入,可方便的在4K (UHD) 格式和HD 格式之间灵活切换。可兼顾4K制作和HD 制作需求。
4K(UHD)模式标配10路输入
在4K(UHD)模式下,支持10入10出,其中包括2个HDMI 2.0 Level B. 支持12G-SDI和quad link 3G-SDI混合输入。在HD模式下,支持40入10出,其中包括2个HDMI 2.0 Level B。

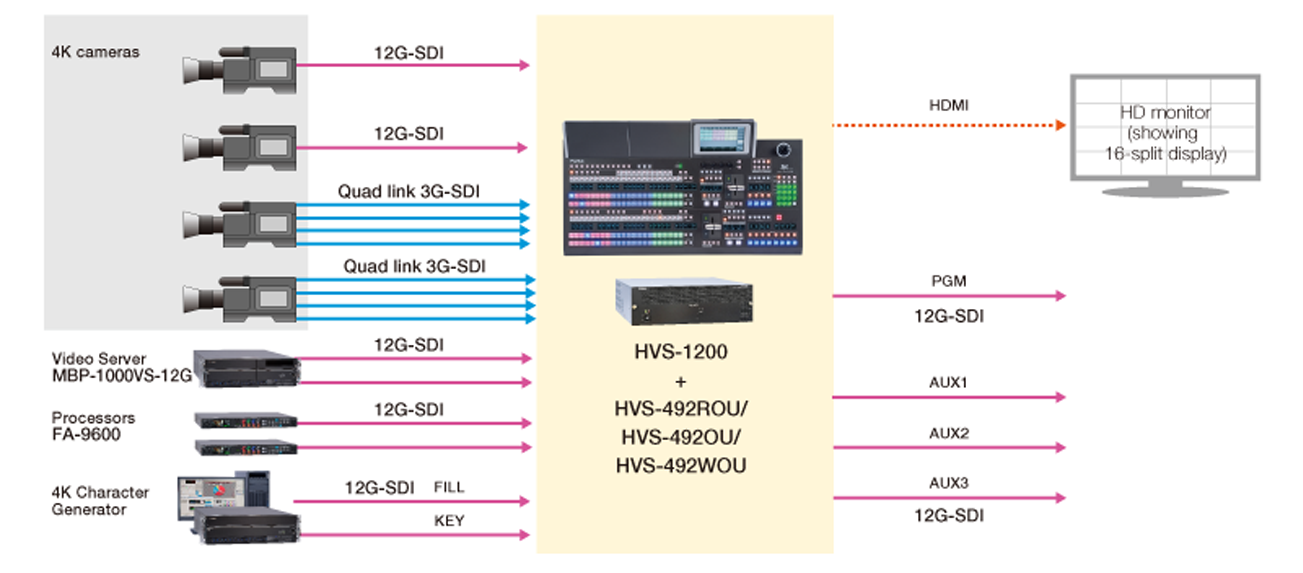

4K系统示例
MELite扩展了AUX转场功能。在执行AUX母线切换之前,您可以预览转场效果,并可以与PGM或PST母线一样的对AUX输出进行控制。标配带有1MELite(4K(UHD)或4MELite(HD),通过MELite可实现4K(UHD) 2M/E或HD 6M/E切换台的功能。
● 在应用转场(cut, mix, 或划像)或上键之前,可以预览AUX输出效果。
● 对于需要更完美的效果和更精致的切换的情况,MELite可以指派到M/E母线的上游。
● 任何ME都可以指派到舞台上多个大屏幕上,并可以从一个操作面板上单独控制背景转场和图形转场。
*1 不含DVE转场
特别设计的可以灵活指派的FLEXaKEY键控器(相当于DSK)。切换台配有1个FLEXaKEY键控器(4K UHD时)或4个FLEXaKEY键控器(HD时)
这些FLEXaKEY 可以灵活的用于任何AUX母线,与传统切换台相比这是一个非常大的创新。
● FLEXaKEY可以任意地指派到M/E或AUX母线。
- 4K(UHD):最多3个键(2个KEY+1个FLEXaKEY)
- HD:一条M/E母线最多可以合成8个键控器(4 keyer + 4 FLEXaKEY)
● AUX母线可实现画中画效果。
● 通过FLEXaKEY仅1台HVS-1200即可支持多个显示器实现视频拼接效果
HD系统中使用 MELite 和 FLEXaKEY 示例
转场/DVE
可选择硬切、混叠或划像转场。在100 种划像转场之外切换台还提供了5 种*2(4K(UHD))16 种(HD)2.5D DVE 划像,如:旋转、透视等效果。另外还支持马赛克、色调分离、伪彩色和虚焦效果。
*2 2160/59.94p、50p时最多支持4个。
标配多画面分割器
切换台标配了2 个多画面分割器通道*3,每个都支持最多16 分屏显示。超过8 种布局可选,提供了理想的主导播和其他使用人员的监看环境。
分割器内的小窗口支持TALLY、源名(最多8字符)、音柱等功能。
*3 多画面分割器输出的分辨率为1920 x 1080。
其他功能
支持四组(八通道)平衡/非平衡音频输入/输出
在图像切换时可支持声音的静音处理,实现无噪音的切换
宏功能可以保存一系列操作步骤,并通过一个按键进行回调
操作面板最多可记忆100 个事件。事件记忆可从操作面板或遥控面板上回调
在4K UHD 格式下支持1 通道、在HD 格式下支持4 通道静帧/动画存储
1 通道(4K(UHD)) / 4 通道(HD) 色彩校正器
双通道画面分割或四通道DSK
内置了WEB服务器,可通过以太网由PC操作HVS-1200切换台

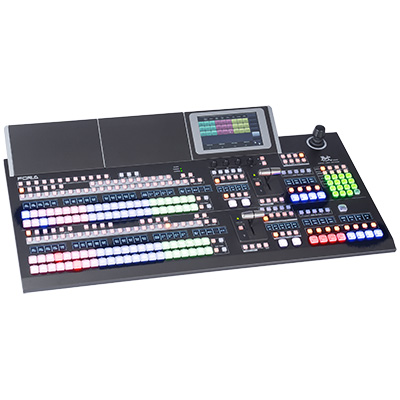

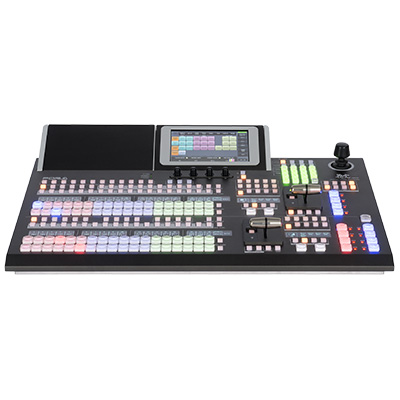

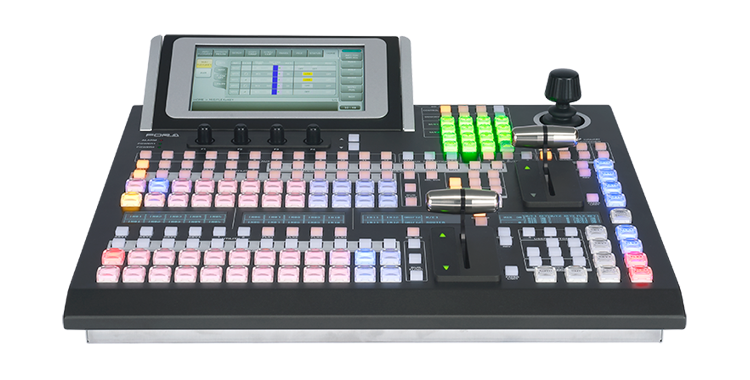

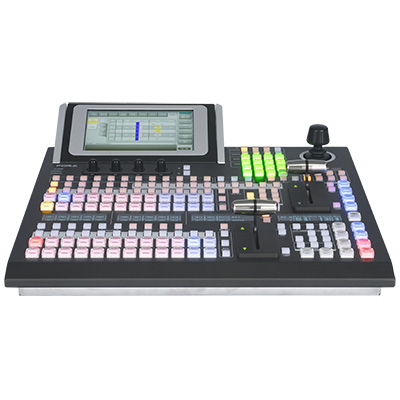

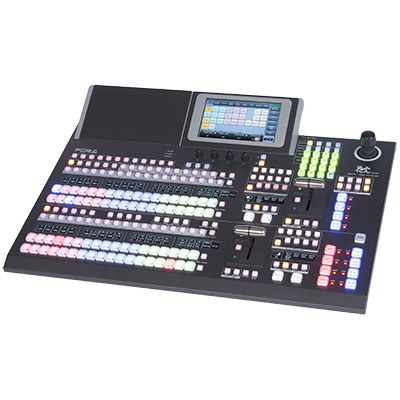

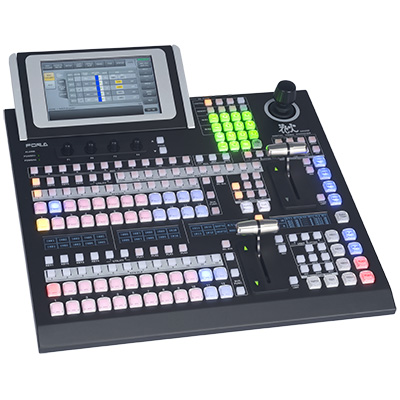

支持多种操作面板

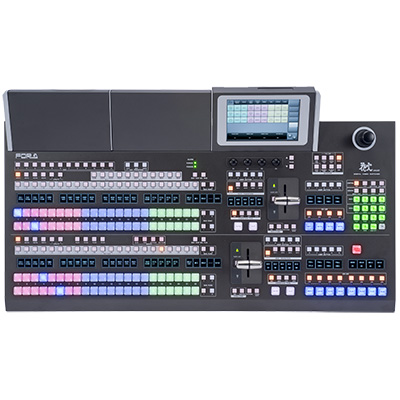

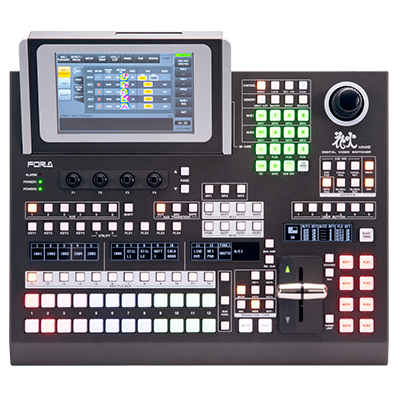

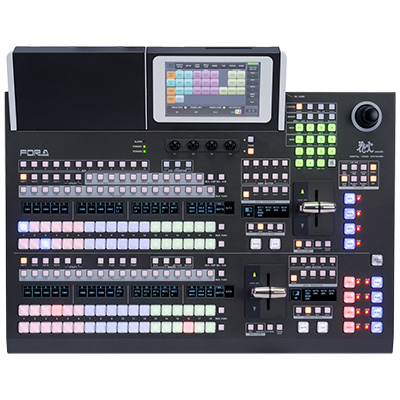

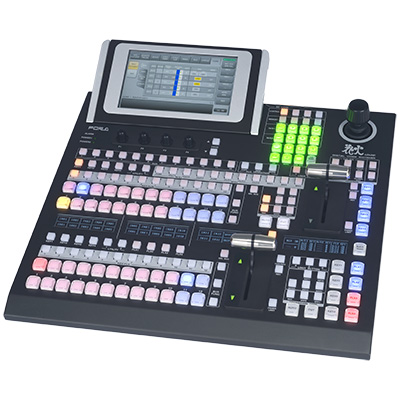

可根据您的需求选择HVS-492ROU、HVS-492OU、HVS-492WOU这三种型号的操作面板。配有自定义RGB发光 按键和OLED源名显示屏,可对输入信号的种类以及按键功能选择不同的亮灯颜色进行区分。操作面板上带有的7 英寸的触屏GUI 可使操作性能提高,使控制更加精准。各种设定皆可通过三轴(XYZ)摇杆、菜单控制旋钮和键盘 直接输入。用户按键分布在操作面板的重要部位,可实现使丰富多彩的自定义设置。通过SD卡可以保存或载入配 置文件和静帧。HVS-1200 配有内置网络服务器,更能实现远程设置、操作和预览。
选配件
扩展卡
● HVS-49AES:AES输入 / 输出扩展卡
输入和输出各 4通道 (8声道 ) ,平衡 / 非平衡AES音频输入输出扩展卡
● HVS-49DVE:2.5D DVE扩展卡
1080/59.94p、50p 格 式 下 增 加 8通 道DVE,安 装 扩 展 卡 后1080/59.94p、50p和4K格 式 下所 有 的KEYER/FLEXaKEY 都 支 持DVE特效
其他选配件
● HVS-1200ED:编控器软件接口
编辑控制器 (BVS/DVS、GVG) 协议接口软件
● HVS-49SSD240G:SSD存储器
可将静帧及动画序列保存在内置的SSD 硬盘上,断电不丢失。
● HVS-49PSM/49PSO:主机面板冗余电源

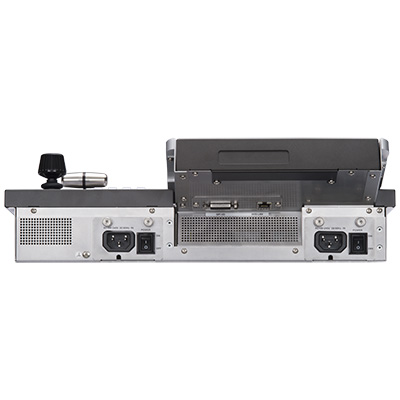

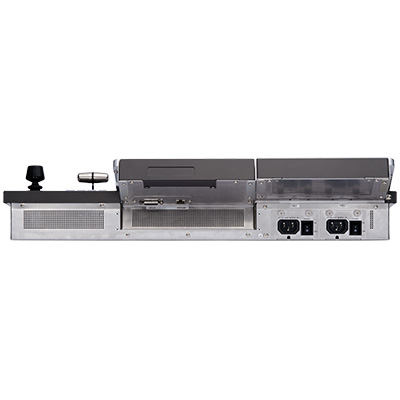

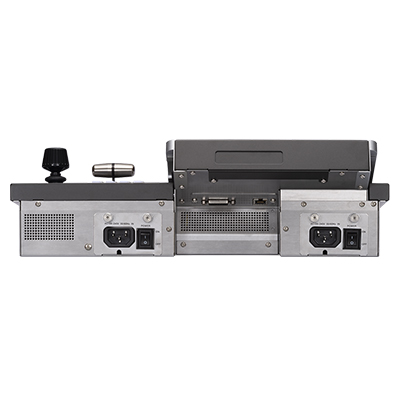

HVS-49PSM为HVS-1200主机用,HVS-49PSO为HVS-492ROU/492OU/HVS-492WOU用冗余电源
● HVS-AUX16A/AUX32A/AUX64A:AUX遥控面板
16、32按键1U尺寸,64 按键2U尺寸,最多同时12个遥控面板可通过以太网连接主机,所有AUX按键可指派功能,实现交叉点切换、EVENT调用,执行宏等功能
