HD/SD 便携切换台

HVS-100 / 110

小型高标清切换台的业界典范


特征

HVS-100和HVS-110现已支持以下多种新功能,全面支持4K(SQD)

  • 4K(SQD)格式

  • 1080/59.94p, 50p信号(Level A/B)

  • 音频播放

  • 4K模式下无边框拼接多画面输出

  • 更多方式的多画面分割输出:从4画面到20画面

  • VDCP IP协议

  • 可使用DSK-400控制键

  • 选配卡HVS-100PCI支持1080/29.97p, 25p, 24p, 23.98p

  • 选配卡HVS-100PCO支持1080/29.97p, 25p, 24p, 23.98p,PC分辨率支持1080/59.94p和50p


选择HVS-100/110的理由


1. 高集成度,丰富的功能,高性价比

HVS-100/110在如此高集成度的前提下配备了之前切换台所无法想象的多种功能,具有非常出色的性价比。此产品可以适用于多种类型的场合,包括新演播室,转播车,现场活动,教育和会议等。是小型切换台的首选。


2. 所有的输入通道标配帧同步器(HVS-100)

不需要单独为输入信号配备同步器。另外可以很方便的接入没有同步的输入信号,例如电脑和家用摄像机信号等。另外每一路输入信号可自行调整电平,并支持每一路帧同步单独开启功能。使系统集成更加便利。

3. 更强大的GUI, 可无线操作

HVS-100/110可通过电脑,平板电脑或智能手机在网页浏览器上进行操作。GUI界面基于控制面板,简单易用。另外网页端可以进行视频输出监看。用户可以同时使用三种操作模式进行视频制作:控制面板,Web界面和多个AUX面板

4. 四个带有比例重置引擎和2.5D DVE的键(Keyer)

HVS-100/110配有两个键和两个下游键,都标配比例重置引擎和2.5D DVE,同时还支持一个通道的色键抠像


5. 两个帧存储通道,支持视频回放

HVS-100/110标配两个帧存储通道,每个可保存227帧。可以从输入视频采集视频或静帧进行保存,也可以通过USB存储或PC端(LAN)进行导入,此功能可应用于角标,字幕和CG动画转场等。此外任意一个输入通道都可以临时作为一帧静帧存储来使用。


6. 高性能的多画面分割输出

FOR-A花火系列切换台多年来一直为用户配备了多画面分割输出,支持多种分割方式,且带有安全区标记和音频显示

7. 先进的AUX技术,适合各种大型舞台场地

AUX输出不仅仅可以用来进行监看等应用,配合DSK和FOR-A独有的先进的AUX技术,可以使用AUX输出独立的视频信号。用户可使用一台小型切换台实现多个不同的视频内容输出并且同时监看。

8. 事件存储回调带有转场效果动画转场)

HVS-100/110可保存最多100个事件存储状态,任意一个状态都可以使用快捷方式(用户自定义按键)进行回调,同时可根据设置在回调的同时加入转场效果。另外使用者可以把另一台设备的存储文件导入切换台进行使用,方便进行多个切换台的联动使用和备份。

9. 宏命令

宏功能可实时记录一系列操作面板的动作,并通过一个按键进行回放,这意味着用户可预先将很复杂的动作进行存储然后一键操作,HVS-100/110是小型切换台中极少数支持宏命令的视频切换台


10. 冗余电源(选配)

通过选配冗余电源可以提高系统的稳定性和容错率,FOR-A在小型切换台上仍然实现了双电源系统,支持自动倒换,进一步保障了系统安全。


11. 输入/输出选配卡为系统扩展带来了更多的可能

HVS-100拥有3个扩展卡槽位,在HD-SDI 8入4出(+1HDMI出)的标准配置的基础上可以扩展出更多的输入/输出通道,同时也可以支持模拟复合/分量甚至支持PC信号(RGB/HDMI)。使得切换台可以更好的支持多种复杂的应用环境。

12. 升级支持3G和4K

HVS-100/110升级即可支持3 Gbps 1080/59.94p / 50p和4K的系统格式(选配),在今后的转播中提供更强大的功能。



HVS-100 开窗小技巧 参考视频:

https://www.iqiyi.com/v_19ry0awei8.html



配套

该系列提供两种型号:主机和面板分离式的HVS-100和一体化的HVS-110,都可以适用于多种应用场合


HVS-100 & HVS-100OU 分体式

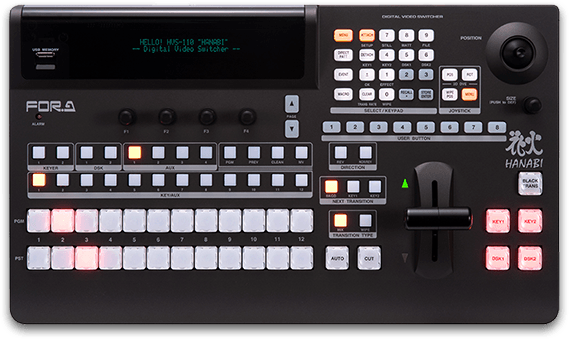

HVS-110 一体式


选配件


HVS-100选配件


• HVS-100DI-A: HD/SD-SDI 输入卡

单卡支持4通道HD/SD-SDI 输入,所有输入支持帧同步,其中2个通道支持输入上变换


• HVS-100DO: HD/SD-SDI 输出卡

单卡支持2通道 HD/SD-SDI 输出,所有输出带有下变换器,HD和SD 图像可同时输出


• HVS-100AI: 模拟视频输入卡

单卡支持2通道模拟视频输入。输入接口2为专用接口(附带接口电缆)每个输入接口可选择模拟复合和模拟分量输入(HD 或SD)


• HVS-100AO: 模拟视频输出卡

单卡支持2通道模拟视频输出。输出接口2为专用接口(附带接口电缆)每个输出接口可选择模拟复合和模拟分量输出(HD或SD)


• HVS-100PCI: PC (HDMI/VGA) 输入卡

单卡带有HDMI 和VGA 接口,2个通道可同时使用


• HVS-100PCO: PC (HDMI/VGA) 输出卡

单卡带有HDMI和VGA 接口,2个通道可同时使用


• HVS-100PSM/100PSO:冗余电源

HVS-100PSM HVS-100冗余电源

HVS-100PSO HVS-100OU冗余电源


HVS-110选配件


• HVS-110PSM:冗余电源


HVS-100/110通用软件选配件


• HVS-100EXP3G:3Gbps扩展软件

支持3G-SDI格式,可以让切换台用于4K系统


• HVS-100VR: 虚拟演播室联动软件

可在FOR-A虚拟演播室系统和HVS-100/110间建立连接,用于搭建小型虚拟演播室系统


• HVS-100ED:编辑控制器接口软件

编控器接口软件,增加对编辑控制协议的支持(BVS/DVS,GVG)




影片

  • 介绍
